Defeito: Falta de Foco
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o som estava normal, mas a imagem encontrava-se fora de foiço (um pouco embaçada). Revisando o circuito de foco, na ligação do pino 1 do suporte do cinescópio (grade ao flyback) está o potenciômetro de ajuste de foco. O cabo de alta tensão, que faz uma conexão do potenciômetro, estava com mau contato. Feita a troca desse cabo, o defeito foi sanado e o foco restabelecido.

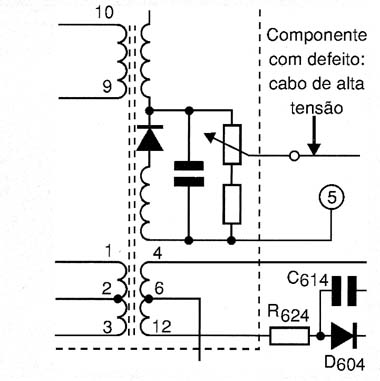

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0160_01.jpg)
Diagrama do setor com defeito feito pelo autor.
