Defeito: Não sintoniza nenhum canal
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Quando o televisor era ligado, a tela permanecia iluminada indicando a presença de MAT e as tensões da fonte primária estavam corretas. Utilizando o esquema e o multímetro, constatei que a tensão de 31,5 V responsável pela sintonia estava abaixo do normal (12 V). Com o aparelho desligado da rede de energia, retirei o diodo zener (IC-001) do circuito verificando que ele estava com fuga entre os terminais. Com a troca do diodo foi possível realizar a sintonia normalmente.

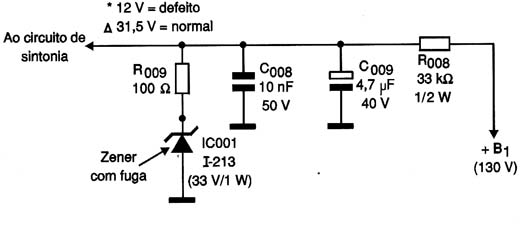

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0147_01.jpg)
Diagrama do setor com defeito feito pelo autor.
