Defeito: Imagem com quadro reduzido (saída de áudio normal)
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Assim que liguei o aparelho, alimentando através da rede de 220 V constatei que o +B1 apresentava uma tensão de aproximadamente 160 V quando o normal seria de 215 V. Os resistores R911, R912 e FR901 aqueciam muito mais do que o normal. A imagem se apresentava distorcida com o quadro reduzido em toda a tela conforme mostra a figura. Prosseguindo e com o televisor desligado da rede, verifiquei que o transistor Q902 (BUW84) estava completamente frio, indicando que ele não estava conduzindo e nem sequer fazendo parte ativa do regulador principal da fonte +B1. Desta maneira, dediquei especial atenção aos semicondutores, fazendo as seguintes constatações.:Q901 apresentava fugas entre os três terminais, Q902 estava em curto entre o emissor e o coletor e Q903 tinha uma fuga de 100 ? em ambos os sentidos entre o emissor e o coletor, e ainda o resistor R906 de 2,7 ? estava interrompido assim como o resistor R905 de 22 k ? estava alterado para 35 k. Com a substituição destes componentes foi possível normalizar a tensão +B1 e através do ajuste de P901 ter os 215 V previstos no esquema elétrico. Com isso o funcionamento do aparelho for normalizado.

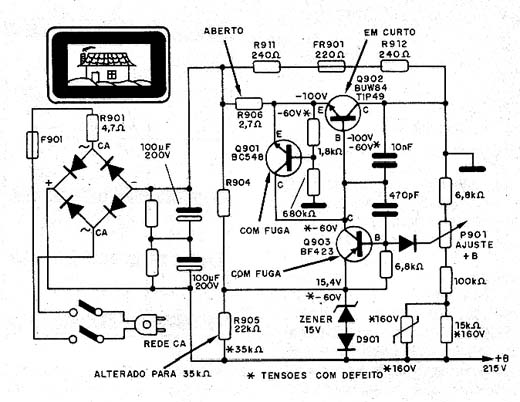

![Diagrama do setor do aparelho fornecido pelo autor. Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0135_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
