Defeito: Imagem sem definição (sem contraste)
Autor: Volnei dos Santos Gonçalves
Relato:
Observando atentamente a imagem, pude perceber que em alguns momentos ocorria a inversão entre o preto e o branco e os tons de cinza não eram reproduzidos na tela. Tudo sugeria que o problema estava restrito ao cinescópio. Ao desconectar a placa de polarização do mesmo, encontrei R805 com péssimo aspecto e, ao testá-lo, constatei que estava alterado. Substitui R805 e com isso o aparelho voltou a funcionar normalmente.
Obs: neste chassi é muito comum o defeito relatado. Normalmente o problema ocorre nos resistores de filme metálico, responsáveis pela polarização do cinescópio e saída de vídeo.
![Diagrama do setor do aparelho fornecido pelo autor. Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0127_01.jpg)

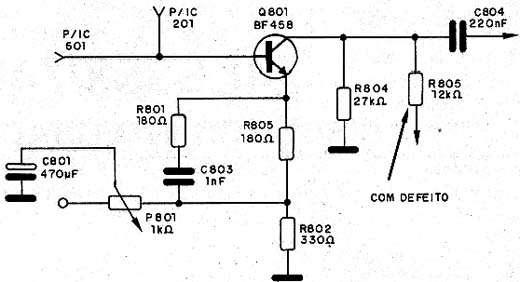

Diagrama do setor do aparelho fornecido pelo autor.
