Defeito: Sem vídeo (sem imagem) e com linhas de retraço
Autor: Volnei dos Santos Gonçalves
Relato:
Ao ligar o aparelho, pude constatar que o som era normal, porém sem vídeo e com linhas de retraço (linhas brancas finas horizontais e levemente deslocadas diagonalmente). Percebi também que os controles de brilho e contraste não atuavam. Comecei os testes medindo as tensões de polarização do cinescópio onde encontrei o pino 6 (grade de controle) despolarizado. Neste televisor, a fonte responsável por polarizar esta grade é denominada B1. Testando os componentes em B1 encontrei D207 aberto. Substituído este componente, o aparelho voltou a funcionar normalmente.

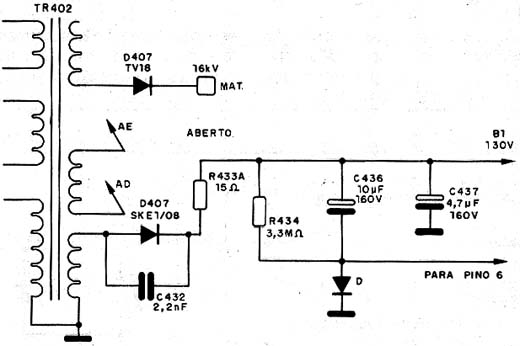

![Diagrama do setor do aparelho fornecido pelo autor. Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0126_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
