Defeito: Perda de sincronismo horizontal
Autor: Volnei dos Santos Gonçalves
Relato:
Ao ligar o televisor, pude ouvir o apito característico do oscilador horizontal deslocado de sua frequência de operação. Assim, comecei por ajustar P701 (trimpot de ajuste de frequência horizontal) e, com isso, a frequência voltou ao seu valor normal. Porém, ao desligar e ligar novamente o aparelho, o defeito retornava. Estava evidente que era algum problema no oscilador horizontal IC601. Passei então a medir as tensões de polarização deste componente, quando encontrei uma tensão muito baixa no pino 14. Isso significava algum problema interno ao I201 ou no circuito que estabilizava esta alimentação (composto por Q751, D754 e R754). Ao medir a tensão no emissor de Q751 percebi que ela não se alterava, mesmo quando ocorria o defeito enquanto que a tensão após D754 desaparecia. Coloquei outro diodo em paralelo com D754 para verificar e com isso o defeito desapareceu.

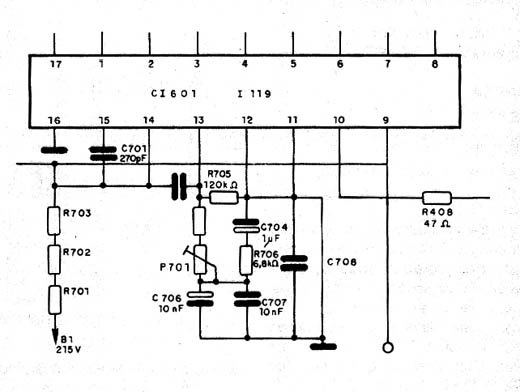

Diagrama do setor do aparelho fornecido pelo autor.
