Defeito: Linhas de retraço
Autor: Volnei dos Santos Gonçalves
Relato:
Além de aparecerem linhas de retraço, também era produzido um forte ruído no som, mesmo com o potenciômetro de volume fechado. Em primeiro lugar, verifiquei as tensões nos pontos de testes, encontrando uma alteração na base de T1104. Efetuei a substituição deste transistor, mas o defeito não desapareceu. Optei então por testar ohmicamente os componentes ligados ao transistor quando localizei C1127 com baixa capacitância. Coloquei um capacitor novo e com isso o televisor voltou a funcionar normalmente.

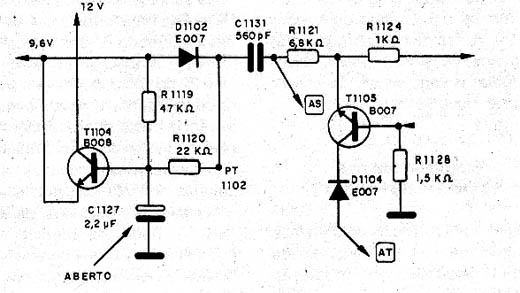

Diagrama do setor com defeito feito pelo autor.
