Defeito: Sem som e video, apenas trama na tela do TRC
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:
Inicialmente, ao ligar o aparelho constatei que a fonte de +115 V não disparava. Somente após a desativação ou despolarização da base do transistor Q904, esta fonte funcionou, mas apareceu apenas a trama na tela, não funcionando ainda os estágios de vídeo e som. Desta forma, foi possível concluir que o defeito estava localizado no receptor de controle remoto que comanda todas as funções. Com o auxílio do esquema elétrico, passei a dedicar especial atenção à placa do receptor do controle remoto, onde encontrei o resistor R085 de 180 ohms aberto e o diodo zener D025 em curto. Substitui esses dois componentes e refiz a ligação da base do transistor Q904. Ao ligar o aparelho novamente, seu funcionamento foi normal.

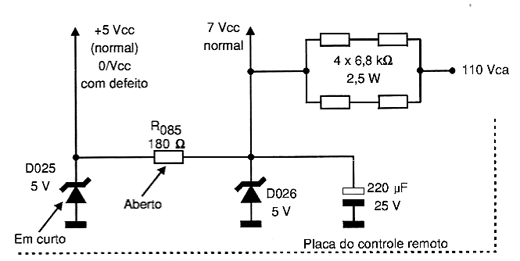

Diagrama do setor do aparelho fornecido pelo autor.
