Defeito: Sem sincronismo
Autor: Volnei dos Santos Gonçalves – Pelotas – RS
Relato:
Liguei o televisor e observei que a imagem não parava de correr no sentido vertical, horizontal e diagonal. Comecei testando os três transistores que pertencem ao separador de sincronismo. No circuito parecia que estavam normais,, mas retirando da placa para testes adicionais, verifiquei que T402 estava com um pouco de fuga. Coloquei um novo e com isso o televisor voltou a funcionar normalmente.

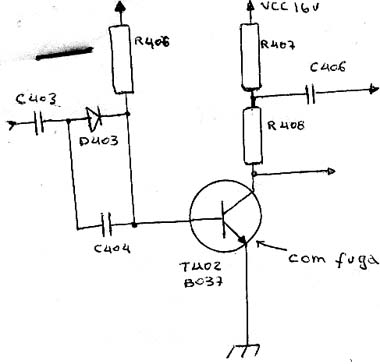

Diagrama do setor do aparelho desenhado pelo autor.
