Defeito: Imagem entortando
Autor: Volnei dos Santos Gonçalves – Pelotas – RS
Relato:
Liguei o televisor e notei que a imagem entortava principalmente nos canais mais fortes. Logo percebi que o defeito estaca no CAG (Controla automático de ganho). Comecei a medir as tensões neste setor e ao medir T105, verifiquei que elas estavam alteradas. Tentei o ajuste no trimpot P201 mas de nada adiantou. Retirei o trimpot e testei-o constatando-o que estava aberto justamente no lado que estava sendo usado, já que o outro terminal é conectado junto ao terminal central (cursor). Coloquei um trimpot novo e depois de um pequeno ajuste o televisor voltou ao normal.

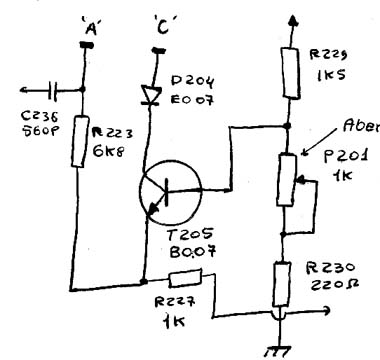

Diagrama do setor do aparelho desenhado pelo autor.
