Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba - PE
Relato:
De início verifiquei que havia a tensão de aproximadamente 300 V no pino 3 do circuito integrado IC901 (STR50103), porém não havia tensão no restante dos outros terminais. Testei os componente associados ao integrado encontrando o resistor R902 (470 k) aberto. Fiz sua substituição e ao ligar o aparelho o mesmo voltou a funcionar normalmente.

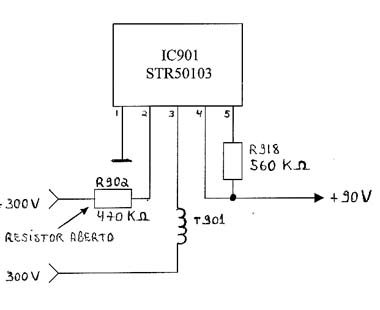

Diagrama do setor com defeito feito pelo autor.
