Defeito: Imagem com excesso de brilho e com linhas de retraço horizontais
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Este tipo de defeito é normalmente causado por excesso de polarização do cinescópio, pois o controle de brilho não atua. De inicio, verifiquei as tensões dos catodos RGB, onde encontrei valores muito baixos, em torno de 10 V, o que provavelmente estava provocando o problema de emissão excessiva. Fui para a origem dos 180 V que alimenta os catodos do tubo de imagem e os transistores RGB (que estão localizados no pino Q do flyback), onde a tensão estava normal. Segui a malha +B (180V) do flyback até os coletores dos transistores RGB para encontrar a bobina L801 aberta, interrompendo a alimentação dos transistores. Feita sua troca, o aparelho voltou a funcionar corretamente.

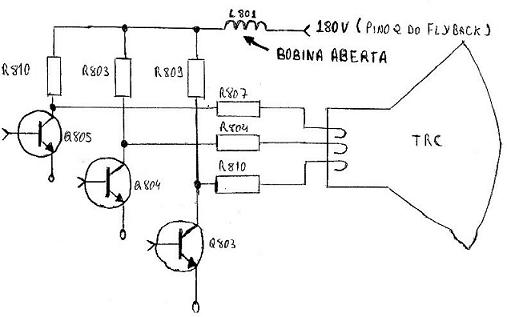

Diagrama do setor com problemas, feito pelo autor.
