Defeito: Não funciona
Autor: Alexandre José Nário – Jataúba - PE
Relato:
Primeiramente, foi feita uma verificação completa na fonte chaveada, sendo encontrados os resistores R922 e R923 (fusistores) carbonizados. Normalmente, a queima de componentes passivos ocorre devido à queima de outros componentes. Seguindo a malha de componentes danificados, encontrei o diodo D923 em curto. Feita sua substituição, o televisor voltou a funcionar sem problemas.
Para fazer o teste depois da substituição dos componentes, utilizei uma lâmpada de série de 150 W, para o caso do problema persistir ou se houvesse algum curto adicional.

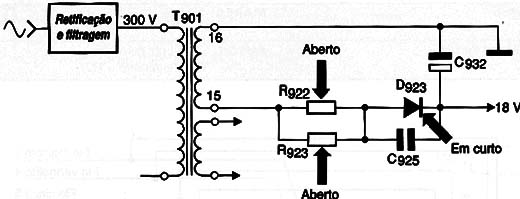

Diagrama do setor do aparelho fornecido pelo autor.
