Defeito: Desligando constantemente
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Pelos sintomas, parti para o setor de proteção e desarme da fonte chaveada que tem como componente principal o SCR Q901 (SMD). Retirei-o do circuito e com o ohmímetro constatei fugas entre seus terminais, o que causava o desarme da fonte. Como não dispunha do SCR original, substitui esse componente por um TIC106, e com isso o televisor voltou a funcionar normalmente.
Uma prática condenável que muitos técnicos usam é inibir a atuação do SCR, retirando-o do circuito. Sem o SCR, o televisor funciona normalmente mas sem proteção, e se ocorrer qualquer problema, a fonte não vai desarmar, causando estragos consideráveis no aparelho, com a queima de muitos componente.

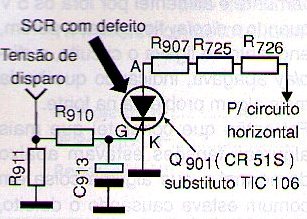

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/SER0363_0001.jpg)
