Defeito: Inoperante
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:

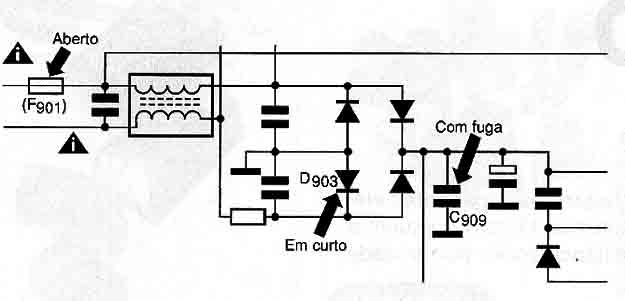

Com o cabo de força desligado da rede, retirei a tampa traseira e realizei uma criteriosa inspeção visual dos principais componentes da fonte primária, que contém os componentes da série 900. Encontrei então o fusível F901 de 3,15 A aberto e o diodo D903 em curto. Substitui estes dois componentes e como não havia aparentemente nenhum componente mais danificado, alimentei o televisor tendo a precaução de inserir em série uma lâmpada incandescente de potência apropriada. Quando apliquei a tensão da rede de 220 V, a lâmpada acendeu, indicando um curto-circuito direto na fonte. Percebi então que um determinada componente da fonte estava em curto. Como as medidas de resistência a frio e com o circuito desenergizado tal curto não aparecia, tive então a idéia de alimentar o circuito e observar seu comportamento no escuro, quando observei que o capacitor C909 ficava incandescente e centelhava ao receber tensão.Substitui o capacitor C909 e voltei a alimentar o aparelho ainda utilizando a lâmpada de série. Com isso, o funcionamento do televisor foi normalizado.
O capacitor C909 de 4n7 x 500 V, provavelmente foi o primeiro componente a apresentar uma fuga causada por algum pico de tensão, o ocasionou o curto do diodo D903 e em seguida a interrupção do fusível F901, o que evitou maiores danos aos outros componentes da fonte primária. Após a substituição dos componentes avariados, o emprego da lâmpada de série foi importante, pois neste caso permitiu identificar o componente com problemas.
