Defeito: Ausência de sincronismo horizontal
Autor: Alexandre José Nário – Jataúba – PE
Relato:
A imagem entortava para a direita, para a esquerda e o trimpot de ajuste do controle horizontal não corrigia o problema. Desconfiei que o defeito estava em Q601 (BC327), responsável pelo sincronismo. medi a tensão de coletor e em lugar de 1,6 V encontrei 8,2 V. Retirei Q601 do circuito, constatando que estava bom. Depois de testar os eletrolíticos do setor de sincronismo, localizei C801 (10 µF/25 V) com fugas. Em seguida, aconteceu um fato curioso: sem o capacitor C601 no circuito, a imagem estabilizava, mas ao colocar um capacitor novo, a falta de sincronismo se manifestava novamente. Deixei o aparelho vários dias sem o capacitor C801 e o problema não se manifestou novamente, sendo entregue ao cliente funcionando normalmente!

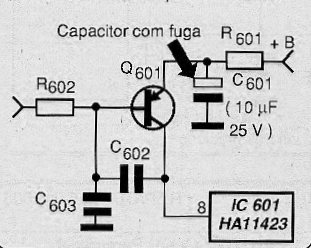

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0275_0001.jpg)
