Defeito: Ausência da cor verde na tela (saída de som normal)
Autor: Gilnei Castro Muller – Santa Maria - RS
Relato:
Após alimentar corretamente a fonte primária do aparelho, era ouvido o som normal, porém a imagem não apresentava nenhum sinal correspondente à cor verde. Com a ajuda do esquema elétrico, encontrei a localização do transistor T-702 (BO-88), saída G (verde) – onde medi as tensões, encontrando-as alteradas. O transistor estava cortado e a tensão de coletor era a mesma de +B (200 Vcc). Na base e no emissor, a tensão estava próxima de 0 V. A seguir, com o televisor desligado, medi as continuidades do transistor encontrando-as normais assim como todos os resistores a sua volta, exceto R721 de 47k que estava aberto. Substitui o resistor, conseguindo, com isso, o restabelecimento do funcionamento normal do aparelho.

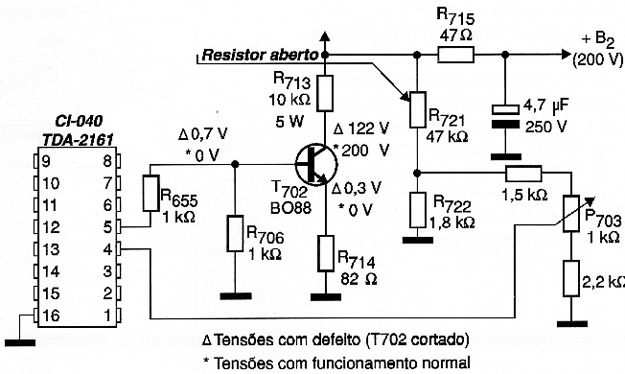

![Diagrama do setor do aparelho desenhado pelo autor.
Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0192_0001.jpg)
