Defeito: A fonte funciona apenas em 110 V
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Inicialmente o aparelho estava totalmente inoperante. Após a substituição do CI (IC805) a fonte passou a funcionar, porém apenas em 110 V. Quando se alimentava o circuito com 220 VCA, a fonte não partia. Após realizar medidas e testes em todos os capacitores associados a este circuito, e principalmente nos capacitores eletrolíticos, encontrei o capacitor C812 de 47 uF/63 V com a capacitância baixa. Este componente estava praticamente aberto. Feita sua substituição e com isso, a fonte partiu normalmente em 220 V com o funcionamento sendo restabelecido.

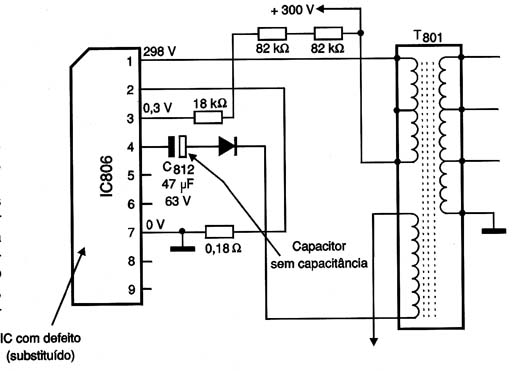

Diagrama do setor com defeito feito pelo autor.
