Defeito: Inoperante
Autor: Alexandre José Nário - Jataúba - PE
Relato:
De início, fiz um exame visual da fonte de alimentação onde encontrei o fusível F301 (3,15 A) aberto. Efetuei sua troca e, ao alimentar o aparelho, ele queimou-se novamente, indicando algum curto. Com o aparelho desligado da rede de energia, testei a ponte retificadora D901 (RBV-408) encontrando-a em curto. Como não dispunha o componente origina, fiz sua substituição por 4 diodos 1N4007 ligados em ponte (ver figura). Ao ligar o aparelho, depois da troca, seu funcionamento foi normal.

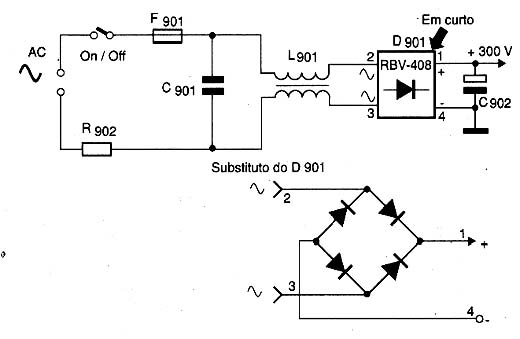

Diagrama do setor do aparelho desenhado pelo autor.
