Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba - PE
Relato:
Resolvi iniciar a pesquisa medindo as tensões no coletor do transistor de saída horizontal Q552, sendo encontrada uma tensão de 138 V, um pouco acima do normal (em torno de 110 V), indicando alguma deficiência no setor horizontal. Parti então para o circuito integrado responsável pelo processamento horizontal e vertical (CI401). Verifiquei sua tensão de alimentação (pino 11) onde havia apenas 3,2 V no lugar de 12,5 V, conforme o esquema. Segui a malha do pino 11 do CI401 até encontrar o resistor R510 aberto. Fiz sua troca e com isso o televisor voltou a funcionar normalmente.

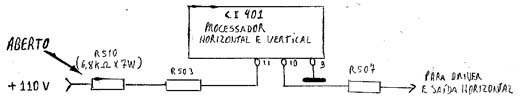

Diagrama do setor do aparelho desenhado pelo autor.
