Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Este é um defeito muito comum, o que levou a uma improvisação interessante. Como o aparelho não funcionava, comecei a análise pela fonte de alimentação. Com a TV desligada da rede e o multímetro em ohms x 1, medi a continuidade dos principais componentes da fonte, logo encontrando o fusível F301 aberto e a ponte retificadora D911 em curto. Troquei o fusível (3,15 A) e como não dispunha da ponte, fiz a sua substituição por 4 diodos 1 N4007 ligados em ponte, como mostra a figura. Com isso, o televisor voltou a funcionar normalmente.

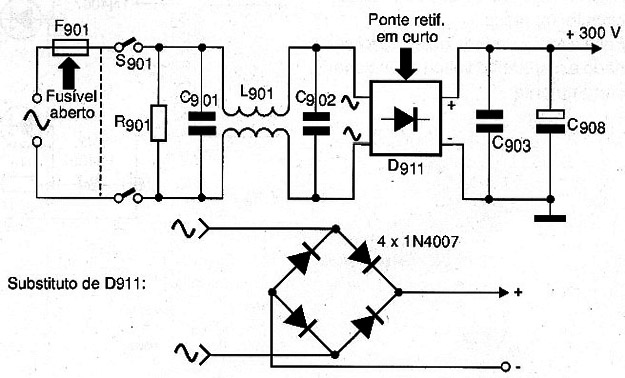

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0355_0001.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
