Defeito: Totalmente inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Iniciei a pesquisa verificando a fonte de alimentação. O componente principal da fonte é o circuito integrado IC901 (STR 86207). Com o voltímetro medi as tensões encontrando os 300 V normais no pino 1 do IC901, mas nos demais terminais não havia tensão alguma. Com o aparelho desligado da rede e com o ohmímetro, testei todos os componentes em torno do circuito integrado, encontrando o resistor R904 (47 k Ω) aberto. Fiz sua substituição e ao alimentar o televisor, o funcionamento normal foi restabelecido.

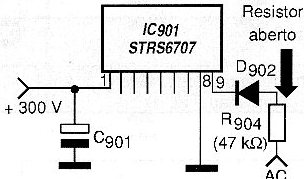

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0316_0001.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
