Defeito: Inoperante
Técnico: Alexandre José Nário
Relato:
Iniciei com o voltímetro medindo a tensão de 300 V sobre o capacitor C902 (filtragem da fonte). O potencial encontrado estava idêntico ao indicado pelo esquema, portanto a etapa de retificação estava em perfeitas condições. Prosseguindo os testes, verifiquei que existia tensão (300 V) no pino 1 do integrado IC901 (STR S6707) e nos demais pinos a tensão estava ausente. Com o aparelho desligado da rede, testei com o ohmímetro os componentes associados ao IC901, encontrando o fusistor R900 aberto. Fiz a sua troca e ao ligar o televisor o fusistor queimou novamente, o que evidenciava algum curto no IC901. Substitui o integrado IC901 e novamente o fusistor R900 e com isso o aparelho voltou a funcionar sem problemas.

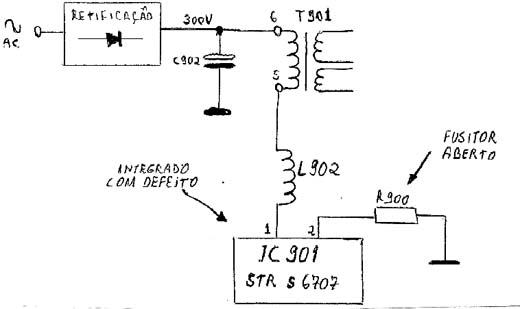

Diagrama do setor do aparelho onde se manifestou o problema.
