Defeito:
Sem som
Autor:
Alexandre José Nário - Jataúba - PE
Relato:
De início, testei o alto-falante que estava normal. O estágio de áudio desse aparelho tem como componente principal o circuito integrado IC601 (LA265). Com o auxílio do pesquisador de sinais, rastreei o percurso do sinal a partir do circuito integrado IC502 até o alto-falante. No pino 50 do IC502 só tinha sinal quando ele se encontrava desligado do restante do circuito. Com o multímetro, localizei o capacitor cerâmico C607 (330 pF/50 V) totalmente em curto. Feita a substituição desse componente, o áudio voltou ao normal.

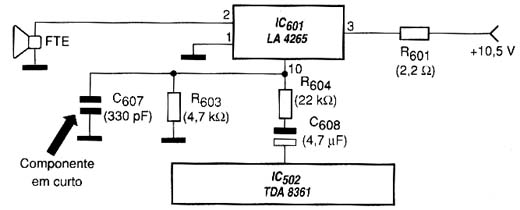

Diagrama do setor do aparelho fornecido pelo autor.
