Defeito:
Sem som
Autor:
José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Utilizando um pesquisador de áudio, encontrei o sinal normal na entrada dos amplificadores de potência dos dois canais e nas saídas dos mesmos também. Seguindo o sinal, ao chegar nas chaves externas dos alto-falantes (SW EXT SPEAKERS), verifiquei que o sinal não passava. O defeito era na chave. Feita a troca do componente, o aparelho voltou a funcionar normalmente.

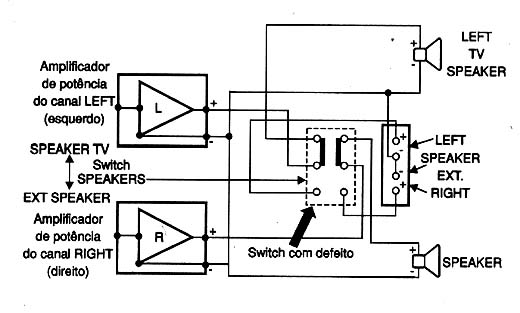

Diagrama do setor do aparelho fornecido pelo autor.
