Defeito: Imagem trêmula
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Ao ligar o televisor, observei que a imagem apresentava ondulações no sentido horizontal, enquanto a cor e o áudio estavam normais. Este tipo de defeito é causado geralmente por capacitores eletrolíticos com perdas de capacitância. De acordo com o sintoma, comecei a análise pelo setor horizontal. Depois de testar alguns capacitores eletrolíticos encontrei C405 (1 uF/100 V) aberto, ou seja, sem capacitância. Fiz a sua troca e com isso a imagem voltou a aparecer de forma normal.

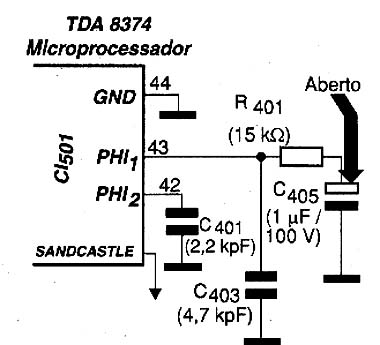

Diagrama do setor do aparelho fornecido pelo autor.
