Defeito: Imagem apenasna metade inferior da tela
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Pelo sintoma, fui direto ao estágio vertical e testei os componentes passivos que polarizam o circuito integrado IC301 (TDA9309), mas todos estavam bons. Fiz a substituição do IC301, porém o problema persistiu. Com o auxílio do esquema elétrico, localizei o oscilador vertical (interno ao IC501) e nas suas saídas, (pinos 46 e 47) onde deveria haver 2,3 V, as tensões estavam ausentes. Fiz a substituição do IC501 (TDA 8374 A - vídeo/croma/vertical/horizontal/oscilador e driver) e o defeito não se manifestou mais).

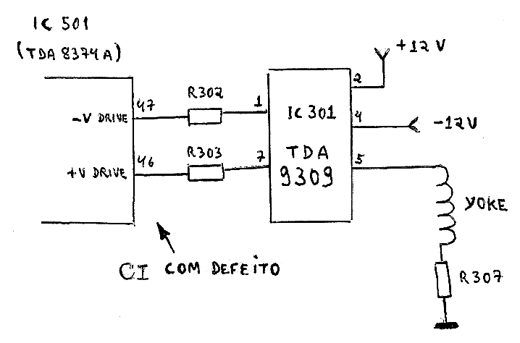

Diagrama do setor com defeito feito pelo autor.
