Defeito: Inoperante
Autor: Gilnei Castro Müller – Santa Maria – RS
Relato:
De acordo com as características do defeito apresentado, comecei verificando a fonte de entrada até a saída do regulador, encontrando tudo em funcionamento normal. Como prova, pude medir a tensão de +125 V e assim concluir que a fonte estava operando tanto em 110 V como em 220 V. Seguindo a linha de alimentação de +B, em direção ao pino 2 do TSH, onde não existia a tensão de +125 V encontrei o resistor R423 aberto. Feita a substituição do resistor, o funcionamento voltou ao normal.

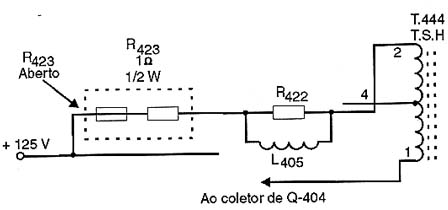

Diagrama do setor com defeito feito pelo autor.
