Defeito: ela totalmente vermelha
Autor: Alexandre José Nário – Jataúba - PE
Relato:
De início fui ao estágio de saída RGB, diretamente à etapa do canhão vermelho. Levantei o terminal de base do transistor Q504 (BF485) para saber se o defeito era do controlador IC502 ou do próprio transistor. Ao desligar a base, a tela ainda continuava vermelha e ao testar o transistor fora do circuito, ele se mostrou em curto (coletor-emissor|). Feita a substituição, o aparelho voltou a funcionar normalmente.

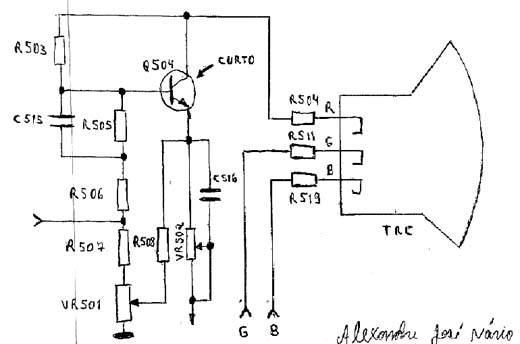

Diagrama do setor do aparelho desenhado pelo autor.
