Defeito: Deficiência na deflexão vertical
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:
Ao ligar o aparelho e alimentá-lo adequadamente, observei que a imagem se apresentava apenas em uma estreita faixa no centro da tela, conforme mostra a figura 1. Realizei a medida das tensões nos pinos do CI-301 (AN-5512) e as mesmas estavam de acordo com os valores indicados no esquema elétrico. Assim, considerei o CI-301 em bom estado, passando a pesquisar o defeito no acoplamento de saída deste CI com a bobina defletora vertical. Retirei o capacitor C356 de 1 000 uF x 35 V e devido a alteração do aspecto externo resolvi realizar a medida da capacitância, que estava muito baixa, e com fugas em ambos os sentidos. Substitui o capacitor C356 e ao ligar o aparelho, a imagem preencheu toda a tela do TRC, mas apresentou finas linhas de retraço na parte superior da tela, conforme mostra a figura2. Prosseguindo as pesquisas, tive a intuição de verificar o capacitor C357 de 100 uF x 35 V, que estava completamente aberto. Com a substituição, a imagem voltou a ter sua linearidade normal, sem as linhas de retraço.

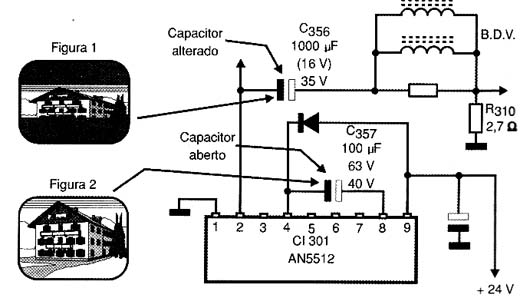

Diagrama do setor do aparelho fornecido pelo autor.
