Defeito: Efeito ventania
Autor: Alexandre José Nário – Jataúba - PE
Relato:
O efeito “ventania” manifesta-se na imagem de um televisor quando algum capacitor eletrolítico de filtro do setor horizontal apresenta problemas, causando na imagem in incômodo repuxo horizontal. Depois de retirar e testar alguns capacitores eletrolíticos do estágio horizontal encontrei C406 (1 uF/100 V) com uma fuga muito acentuada. Fiz sua substituição e com isso o problema não mais se manifestou.

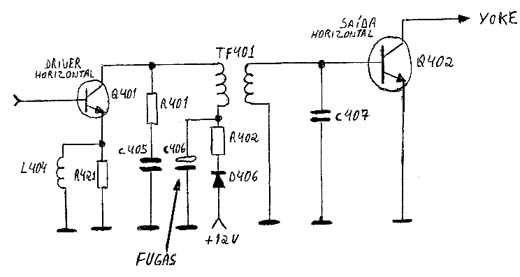

Diagrama do setor do aparelho desenhado pelo autor.
