Defeito: em stand-by (inoperante)
Autor: Junior de Fátmima Lima – Ibitira – BA
Relato:
Fui aos +B da fonte encontrando-os bons, já que o +B do fly-back não havia tensão. Na linha que faz o trajeto da tensão do fly-back encontrei o FR401 aberto. Antes de substituir este componente, testei a saída horizontal, pois FR401 pode ter aberto devido a algum componente em curto. Testei Q402 encontrando-o em curto. Feita a substituição dos dois componentes o televisor funcionou por algumas horas mas depois parou. Pensei que o problema poderia estar na bobina defletora, mas mesmo feita sua troca o problema persistiu. Lembrei de outra TV com problema semelhante que reparei onde o problema estava no capacitor de largura de poliéster C414 de 6n8. Feita a troca o defeito não mais se manifestou.

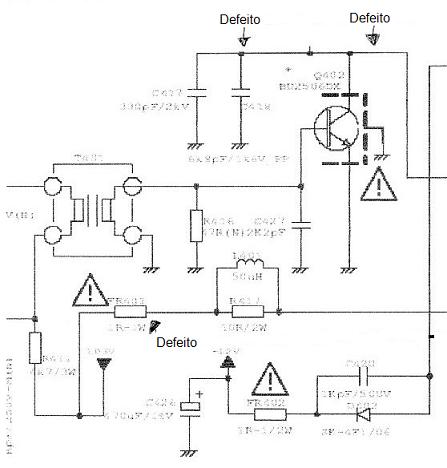

Diagrama escaneado do setor com o problema.
