Defeito: Variação do quadro na tela
Autor: Alexandre José Nário
Relato:

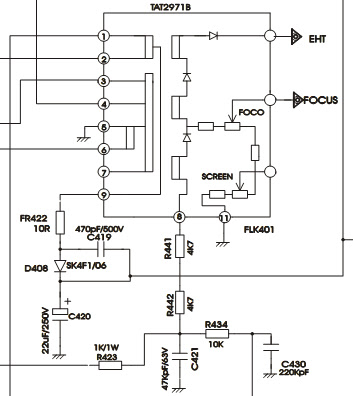

Pelo sintoma suspeitei, a principio, de defeito na fonte de alimentação chaveada. Testei os principais componentes da fonte e outros nos quais circulam correntes intensas. Todos estavam em bons estados assim como suas tensões estavam corretas. Parti para o circuito horizontal e comecei testar os capacitores eletrolíticos, pois os mesmos trabalhando com frequências elevadas estão mais susceptíveis a falhas, devido a ESR. Ao chegar ao circuito ABL encontrei o capacitor C420 (22uF/250V) com fugas elevadas. Fiz a sua substituição e o aparelho voltou a funcionar normalmente.
![](/images/stories/services/ser0398_0001.jpg)
