Defeito: Imagem serrilhada
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Diante do defeito apresentado, a suspeita recaiu sobre o estágio vertical, pois na imagem havia muitos traços horizontais. Neste televisor, o componente principal do setor vertical é o circuito integrado IC301(TDA9309). Por experiência, deduzi que dificilmente este tipo de defeito é causado por problemas no integrado e sim, por algum componente passivo ligado ao yoke. Então testei os componentes associados ao IC 301 e ao yoke, encontrando o resistor R307 (330 Ω) completamente aberto. Bastou fazer a troca deste componente para a imagem voltar a se apresentar de forma normal.

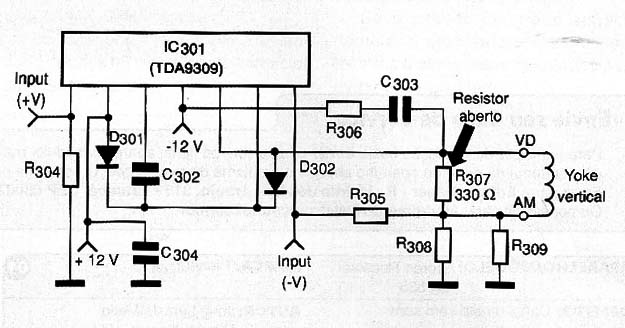

Diagrama do setor do aparelho fornecido pelo autor.
