Defeito: Imagem trêmula
Autor: Alexandre José Nário – Jataúba – PE
Relato:

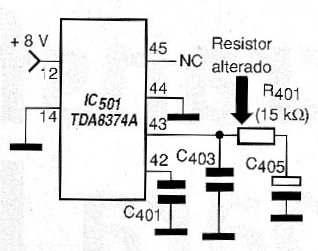

Este é um tipo de defeito de difícil análise, pois são diversos os estágios do aparelho que podem causá-lo. De início, verifiquei os seguintes estágios: fonte de alimentação, setor horizontal e setor vertical, além de procurar maus contatos e soldas frias por toda a placa de circuito impresso. Tudo sem sucesso. Em seguida, passei ao estágio de luminância e crominância. Feitos alguns testes estáticos (com o aparelho desligado da rede) com o multímetro, nos principais componentes periféricos ao IC501 (TDA8374A), encontrei o resistor R401 (15 k Ω) com seu valor alterado. Sua resistência estava em torno de 100 k Ω. Ao trocá-lo, o televisor voltou a funcionar normalmente.
