Defeito: Imagem apenas na metade inferior da tela
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Pelo sintoma, fui diretamente ao estágio vertical onde testei os componentes passivos que polarizam o circuito integrado IC301 (TDA9309), mas todos estavam bons. Fiz a substituição do IC301, porém o problema persistiu. Co m o auxílio do esquema elétrico localizei o oscilador vertical (interno ao IC501), e nas suas saídas (pinos 46 e 47), onde deveria haver 2,3 V as tensões estavam ausentes. Efetuei a troca do IC501 (TDA8374A) – vídeo/croma/vertical/horizontal/oscilador/driver) e, com isso, o defeito não mais se manifestou.

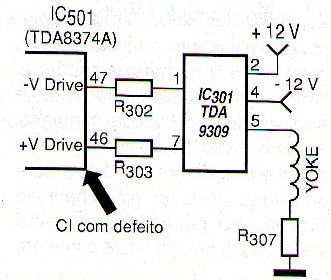

Diagrama do setor do aparelho fornecido pelo autor.
