Defeito: Inoperante
Autor: Alexandre José Nário – Jataúba – PE
Relato:

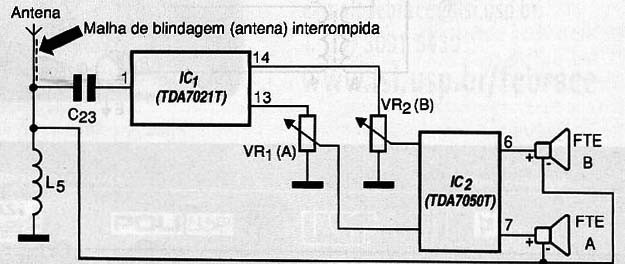

Inicialmente verifiquei o transmissor de FM que está localizado na própria PCI do televisor. Captei de forma perfeita o sinal de RF proveniente do TV em um simples rádio FM. Desmontei o receptor de FM do fone e testei os principais componentes nada encontrando de anormal. Analisando o esquema elétrico, notei que o indutor L5 se comportava como um curto-circuito para as baixas frequências (áudio) e como carga para as altas frequências (sinais de RF). AO testar a malha de blindagem, que tem também a função de antena receptora, constatei que estava aberta. Refiz a solda no lugar do rompimento da malha, e com isso o defeito foi sanado. O receptor voltou a funcionar de maneira normal.
