Defeito: Tela muito verde, som normal
Autor: Junior de Fátima Lima – Ibitira – BA
Relato:
Comecei a análise pela placa do cinescópio, testando o R509, R502 e R519 que estavam em bom estado. Passei então para os transistores Q504, Q505 e Q506, os quais se revelaram normais. Com isso, ficou caracterizado que o defeito era no cinescópio. Testando um TRC igual ao original, o aparelho voltou a funcionar normalmente.

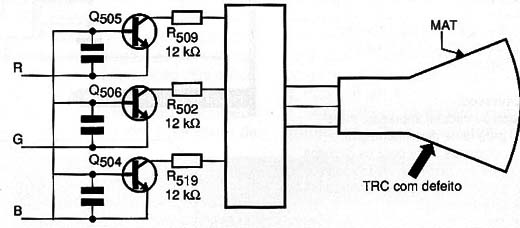

Diagrama do setor do aparelho fornecido pelo autor.
