Defeito: Funções na tela com problemas
Autor: Alexandre José Nário – Blumenau – SC
Relato:
Ao ligar o aparelho notei que algumas funções (volume, brilho, contraste, cor, etc.) não estavam atuando em toda escala. Abri o aparelho e pude notar que o televisor tem como componente principal o chip UOC (ultimate-on-chip) que engloba num único integrado SMD o microprocessador e circuito Y/C (luminância e crominância). Com o auxílio do esquema elétrico, localizei os terminais do IC101 (TDA9570H) responsáveis pelas linhas SCL e SDA, que faz a movimentação dos dados no barramento I2C. Coloquei o osciloscópio (duplo traço), mas os sinais ficaram constante na tela (ausência de pulsos). Com o multímetro segui a malha e encontrei o resistor R701 (100R) alterado. Fiz sua troca e com isso o televisor voltou a operar normalmente.

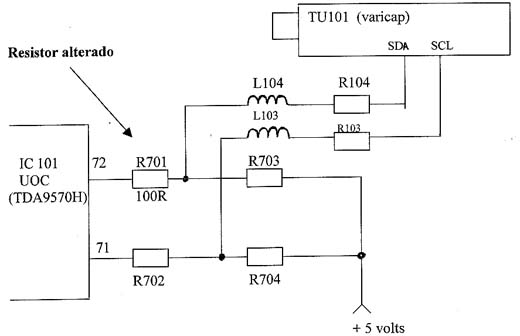

Diagrama do setor em que o defeito se manifestou desenhado pelo próprio autor.
