Defeito: Sem som, imagem normal
Técnico: Alexandre José Nário – Jataúba – PE
Relato:
Com o auxílio de um pesquisador de sinais, rastreei o sinal de áudio na entrada (pino 5) do integrado amplificador de som IC 601 (TDA1013B) captando-o na forma normal, mas na saída do integrado (pino 2), não existia sinal. Testei os componentes associados ao IC601 e como estavam todos normais, o problema estava no próprio IC601. Por não conseguir obter o substituto original, resolvi montar um pequeno amplificador de áudio que fornecesse uma potência satisfatória para o televisor. Optei pelo TDA2006 (8 W). Montando o amplificador de acordo com a figura e adaptando ao televisor, o som foi novamente restabelecido.
Obs: A adaptação foi feita com a autorização do cliente.

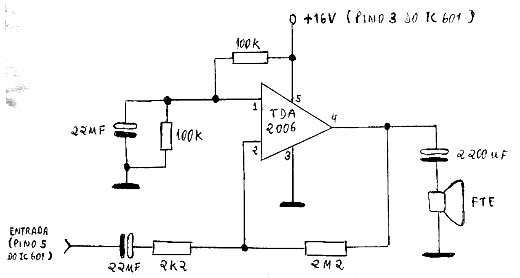

Na figura o diagrama do pequeno amplificador utilizado – neste site temos artigo detalhado sobre a montagem de um amplificador de 8 W. No ART100 damos um circuito equivalente usando o TDA2002.
