Marca:
Sony
Defeito:
Play não funciona
Autor:
José Luiz de Mello - Rio de Janeiro -RJ
Relato:
Ao ligar o aparelho, o motor play não funcionava. Verificando o circuito de comando do acionamento do motor, os componentes IC2/Motor driver amplifier e os transistores Q6/Q9, amplificador de potência, encontrei-os normais. Entretanto, o problema era causado pelo mau contato da PCI entre os terminais Q6/Q7 e Q8/Q9, entre o emissor e as bobinas de campo L1/L2. Feitos os reparos, o problema foi sanado e o aparelho voltou a funcionar normalmente.

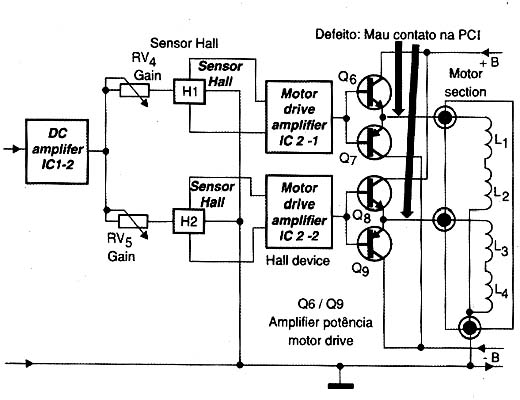

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0272_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
