Marca: Frahm
Defeito: Toca-discos inoperante (Rádio AM-FM normal)
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:

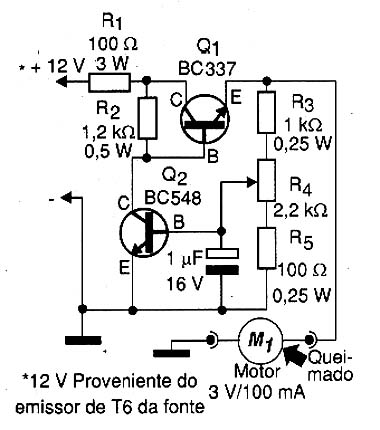

Após alimentar a fonte primária do aparelho, foi possível constatar que a parte do sintonizador AM/FM e também o amplificador de áudio se encontravam com o funcionamento normal. Os toca-discos é que estava completamente inoperante na sua parte mecânica. O motor do toca-discos era do tipo CA para 110 V e apresentava desgaste no eixo do rotor, o que causou seu travamento e conseqüente queima do enrolamento. Também o mecanismo automático estava danificado e sem condições de recuperação. Como eu dispunha de um toca-discos para motor de baixa tensão com o mecanismo em condições, devidamente autorizado pelo proprietário realizei a substituição de todo o conjunto com o prato e o motor. Apenas foi preciso adaptar o regulador de tensão que foi ligado na saída de 12 V da fonte original. O circuito regulador mostrado na figura, foi adaptado para permitir o funcionamento correto do motor de 3 V x 100 mA do novo toca-discos.
