Marca: Sharp
Defeito: Display apagado e canal esquerdo inoperante
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
A recepção de AM/FM era normal e a sintonia estava correta. As outras funções como tape, auxiliar estavam boas. Somente o display estava apagado. Fiz medições no circuito encontrando as tensões normais. Com o sinal normal, o indicador de sintonia estava funcionando. Só faltava fazer uma verificação no IC105, decodificador do display MM 5430N. Fiz a troca do IC e o display acendeu normalmente, mas o canal esquerdo continuou inoperante. Fiz então a troca do CI de saída STK 4131II e com isso o aparelho voltou a funcionar normalmente.

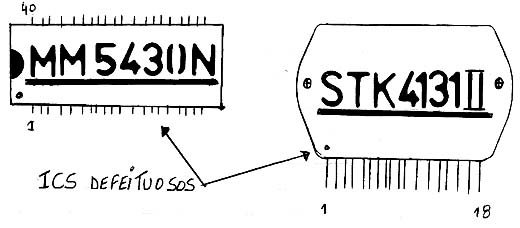

Diagrama do setor do aparelho desenhado pelo autor.
