Marca: Sony
Defeito: FM falhando
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o som do FM parava de modo intermitente. Ao verificar o circuito de FM, encontrei as tensões no IC201 (SONY CX166J) corretas. Quando pressionada esse CI, entretanto, o som falhava. Verificando as soldas na placa de circuito impresso, descobri um mau contato entre os pinos 11 e 25 e o chassi. Feita a nova soldagem, removendo a interrupção, o aparelho voltou a ter um funcionamento normal.

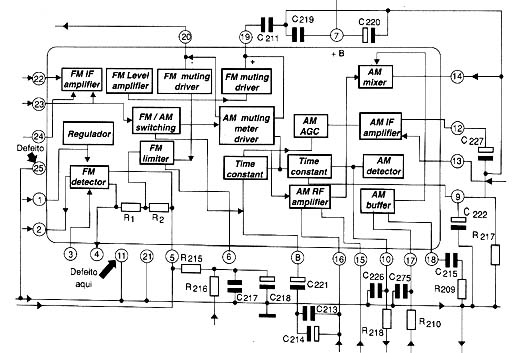

Diagrama do setor do aparelho desenhado pelo autor.
