Marca: Cygnus
Defeito: Ruído de ripple (filtragem)
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o som estava com um ruído de ripple ou ruído da fonte nos alto-falantes. Verificando os componentes da fonte de alimentação D101/102/103 e 104, os capacitores C129 e C131 encontrei-os todos em bom estado. Porém ao examinar com bastante atenção a PCI encontrei o terminal negativo do capacitor eletrolítico de filtro C129 de 2 200 µF x 40 V com a solda solta. Feito o reparo, o defeito foi eliminado e o aparelho voltou a funcionar normalmente.

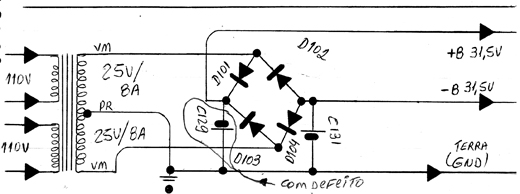

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0168_01.jpg)
Diagrama do setor com defeito feito pelo autor.
