Marca: Maxsom
Defeito: Recepção de FM intermitente
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, não havia nenhum sinal, mas ao remover a tampa de cima do gabinete, o aparelho passou a funcionar corretamente o LED indicador de FM estéreo acendeu normalmente. As tensões estavam corretas, no IC e no regulador linear. Depois de muito tempo de funcionamento resolvi colocar a tampa do gabinete e quando o último parafuso foi fixado, o aparelho voltou a apresentar o defeito. Comecei a fazer a bisca do defeito e depois de muito tempo, apertando o chassi e a tampa no LED FM estéreo, notei que os terminais do LED não estavam isolados e ao apertar a tampa, eles entravam em curto com o chassi. Após isolar os terminais, o defeito foi sanado.

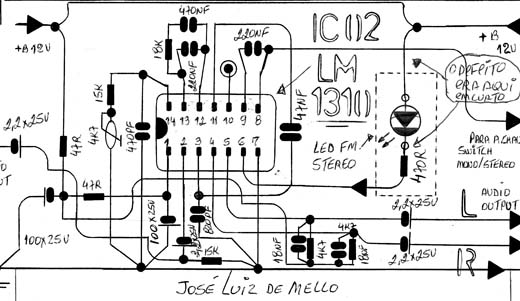

Diagrama do setor com defeito feito pelo autor.
