Marca: Delta
Defeito: Sem som
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Começando a pesquisa do defeito pela fonte de alimentação, constatei que as tensões estavam, corretas. Verificando os transistores de saída, conferi a tensão de polarização na base dos transistores, sendo estes alimentados pelo +B. Constatei que a tensão estava muito baixa. Já na base do transistor excitador TR7 não havia tensão alguma. Examinando o circuito com mais cuidado, encontrei o resistor R14 de 4,7 ? x 1/4 W aberto. Feita a troca deste componente, as tensões se normalizaram e o aparelho voltou a funcionar.

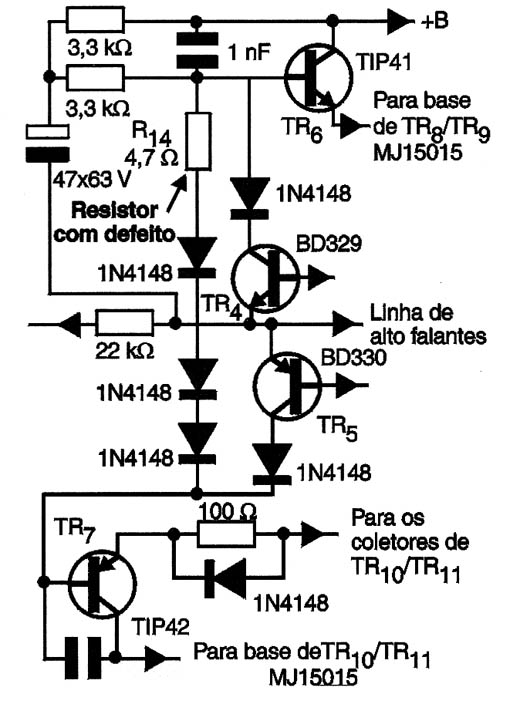

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0146_01.jpg)
Diagrama do setor com defeito feito pelo autor.
