Marca: Sanyo
Defeito: Som baixo
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O aparelho funcionava, mas o som era baixa. Comecei por verificar os componentes do circuito de saída de som (transistores e capacitores), não encontrando nada de anormal. Injetando sinal no circuito excitador, o som era reproduzido normalmente. Entretanto, ao chegar no circuito pré-amplificador (Q701), injetando o sinal na base, a reprodução era muito baixa. Conferindo as tensões no transistor, encontrei valores conforme especificado no esquema, mas ao retirar o capacitor C704, o som aumentou significativamente. Testei o capacitor, constatando que estava aberto. Com a troca deste capacitor, o aparelho voltou a funcionar normalmente.

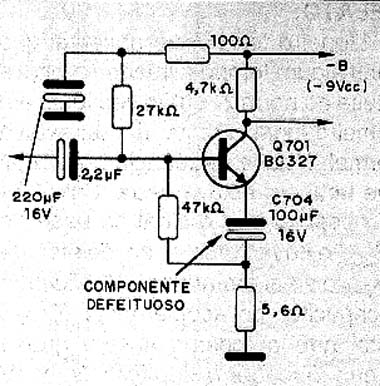

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0139_01.jpg)
Diagrama do setor com defeito feito pelo autor.
