Defeito: Canal direito inoperante
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Imediatamente encontrei o circuito integrado do canal direito em curto. Senso este um STK 080G, não disponível no comércio, a solução foi consultar literatura especializada encontrando um substituto que ou o STK 080. Substitui o circuito integrado danificado e liguei o aparelho com uma lâmpada de 40 W em série. O acendimento da lâmpada indicava ainda algum curto. Desliguei o aparelho e verifiquei os filetes (todos estavam bons) e retirei os capacitores ligados aos pinos 8, 9, 5, 6, 4 e 5. Liguei novamente e o curto foi eliminado. Substitui também o STK 080G do outro canal e depois de substituir o capacitores e coloquei capacitores de 100 nF entre os pinos 6 e 8 e a terra. Feito isso o aparelho voltou a funcionar normalmente.

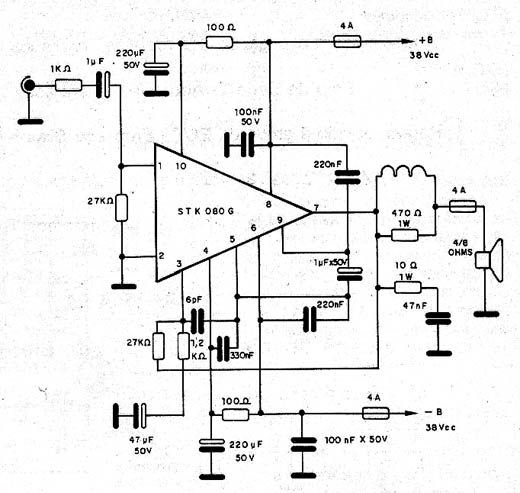

Diagrama do setor com defeito feito pelo autor.
