Defeito: Som distorcido
Autor: Alexandre José Nário – Jataúba - PE
Relato:
De início injetei um sinal no controle de volume ocorrendo a reprodução no alto-falante com muita distorção. Passei então a examinar a etapa de saída. Com o aparelho desligado da rede de energia, medi a continuidade dos transistores T403 e T404 encontrando T403 (TIP32) com fugas entre o coletor e o emissor. Feita a substituição deste componente, a caixa voltou a funcionar normalmente.

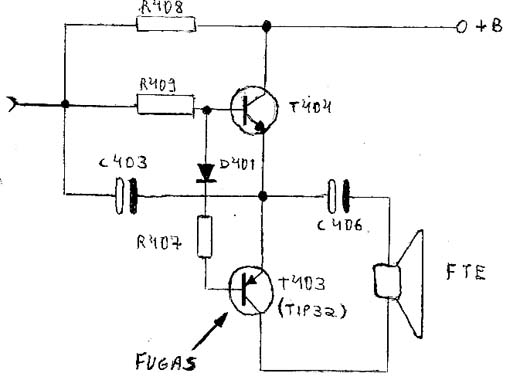

Diagrama do setor do aparelho desenhado pelo autor.
